• 管式分布器

  时间:2022-09-03 点击量:


  管式分布器即管式液体分布器，有重力式和压力式两种形式，但其液体流出方式均为孔流式。重力型管式液体分布器有排管式液体分布器和双层排管式液体分布器。

  管式分布器的特点：

  机械强度高，能承受较大的压差；

  过滤缝隙均匀，能够形成比较均匀的滤饼，利于反洗再生；

  楔形的过滤缝隙，可以提高反洗再生能力；

  耐压、耐温、抗老化、抗腐蚀，可适用于各种流体；

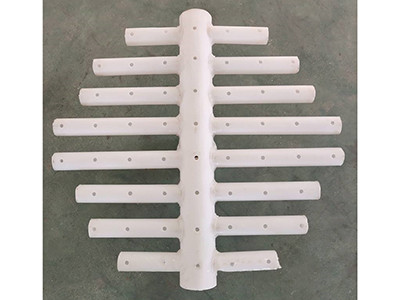

  排管式液体分布器是由进液口液位管、液体分配管、布液管组成封闭式液体分布器。进液口呈漏斗形，内置由金属丝网制成的过滤器，以防止固体杂质进入液体分布器。液位管、液体分配管可用圆管或方形管制成。布液管用圆管制成，底部打孔以将液体分布到填料上端。这种分布器最大的优点是塔受风载荷摇动时液体不会溅出，同时液位管中的液位较高（一般不得低于50mm），故安装水平度误差不会对小孔流出液体有较大影响，因而可以达到较高的分布质量。由于分布点密度具有方向性（即布液孔底部小孔孔距可以很小，而布液管之间距离又不能太小），所以特别适合与板纹规整填料配套使用。这种分布器多用于中等以下液体负荷及无污染物进入的填料塔中，多用作塔顶回流液体分布器，在负压蒸馏及丝网波纹填料塔中，由于液体负荷小经常得到应用。


  排管式液体分布器的定位及安装：由于排管式分布器与规整填料塔配套使用，故将其置于规整填料的床层固定栅板上用压板或卡子固定。由于分布器上小孔非几何均匀分布，故分布器布液管、床层固定栅板及其下面一盘填料的波纹片相对位置需要安排合理。即固定栅板用压紧每一片填料片，使其不能松动并使布液管合理分布液体。在设计时必须同时考虑。一般情况下，布液管与填料片垂直安装，但有时旋转45度更为合理。布液管距填料上端的尺寸，视具体情况而定，一般为50mm左右。


  双层排管式液体分布器是由于填料塔的操作弹性取决于液体分布器的操作弹性，所以有时要法度液体分布器具有较大的操作弹性。因为分布的液体数量与液位管高度的平方根成正比，故依靠液位管高度的变化不能大范围地改变操作弹性。因而将排管式液体分布器设计成双层，它的特点是液体分配管为双层，每层都有一排布液管，液位管为套筒式，内管与下层液体分配管及下层布液管相通，而外管与上层分配管及上层布液管相通。当液体进入内液位管时， 下层布液管则有液体自分布孔流出，随着内液位管液面的上升，下层布液管流出的液体逐渐增加，当液位上升到高出内液位管上沿时，多余的液体流向外液位管，这时上层布液孔开始有液体流出，若液体流量继续增加，则外液位管液位增加，上层布液孔会有更多的液体流出，因而达到了喷淋密度加大的目的。这种双层排管式液体分布器的最大操作弹性可达1：8.为了避开不稳定点，可以调节液量使其超过不稳定点，或可少许减少液量，使内液位管液位降低，维持稳定操作。

  压力型管式分布器是靠泵的压头或高液位通过管道与分布器连接，将液体直接送到填料上。根据管的安排方式有排管式和环管式两种。这种分布器常用于填料萃取塔中，吸收塔及冷却塔也可使用。但精馏塔一般不使用这种分布器。其优点是结构简单，易于安装。占用空间小，适用于带有压力（35-135KPa）的液体进料，其操作弹性为1：3.因为过高的液量可造成雾沫夹带，而过低的液量分布不均匀。一般情况下，喷淋密度不大于10m3(m2.h)。
